OTDR چیست و چگونه خرابی فیبر نوری را تشخیص میدهد؟

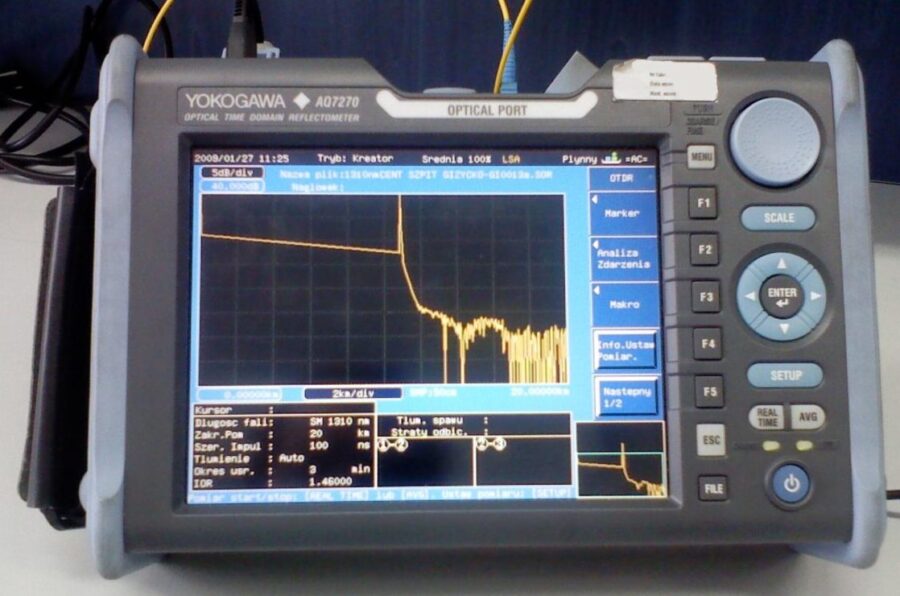

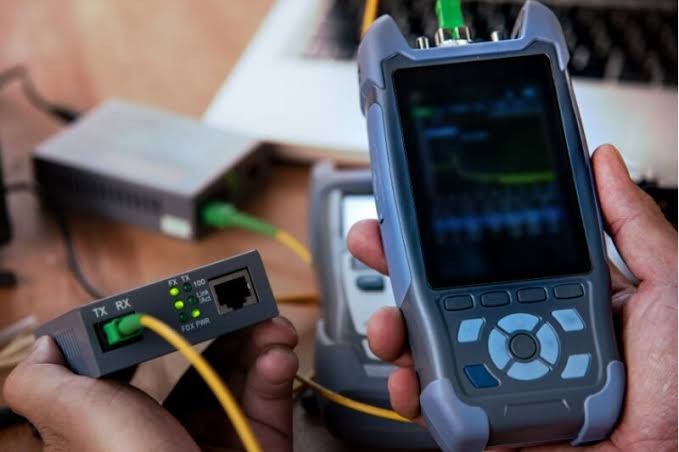

OTDR چیست؟
با گسترش شبکههای فیبر نوری در پروژههای FTTH، مراکز داده، شبکههای مخابراتی و زیرساختهای ارتباطی، نیاز به ابزارهای دقیق برای تست و عیبیابی این شبکهها بیش از گذشته احساس میشود. یکی از مهمترین تجهیزات تست فیبر نوری، OTDR یا Optical Time Domain Reflectometer است.
دستگاه OTDR به مهندسان و تکنسینهای شبکه کمک میکند تا بدون نیاز به دسترسی فیزیکی به تمام مسیر کابل، محل دقیق خرابی، شکستگی، افت سیگنال و کیفیت اتصالات فیبر نوری را بررسی کنند.
در این مقاله با نحوه عملکرد OTDR، کاربردها، مزایا و روش تشخیص خرابی فیبر نوری توسط این دستگاه آشنا میشویم.
📌 🔗 « تجهیزات اصلی شبکه فیبر نوری؛ معرفی کامل اجزا، کاربردها و نقش هر تجهیز در زیرساخت ارتباطی »
OTDR چگونه کار میکند؟
OTDR با ارسال پالسهای نوری به داخل فیبر و تحلیل نور بازتابی، وضعیت کابل را بررسی میکند.
زمانی که پالس نور در طول فیبر حرکت میکند، بخشی از آن در اثر اتصالات، جوشها، کانکتورها یا خرابیهای احتمالی بازتاب پیدا میکند. OTDR این بازتابها را اندازهگیری کرده و به صورت نمودار نمایش میدهد.
به کمک این اطلاعات میتوان موارد زیر را شناسایی کرد:
- محل دقیق قطعی فیبر
- میزان افت سیگنال
- کیفیت جوش فیبر نوری
- کیفیت کانکتورها
- طول دقیق مسیر فیبر
- نقاط دارای آسیب یا خمشدگی شدید
اجزای اصلی دستگاه OTDR
هر دستگاه OTDR از بخشهای مختلفی تشکیل شده است:
منبع لیزر
پالسهای نوری را به داخل کابل فیبر نوری ارسال میکند.
آشکارساز نوری
نور بازگشتی را دریافت و تحلیل میکند.
پردازنده
اطلاعات دریافتی را پردازش کرده و به نمودار تبدیل میکند.
نمایشگر
نتایج تست را به شکل گرافیکی نمایش میدهد.
چرا OTDR در پروژههای فیبر نوری اهمیت دارد؟
شبکههای فیبر نوری معمولاً در مسیرهای طولانی اجرا میشوند و دسترسی مستقیم به تمام نقاط کابل امکانپذیر نیست.
در چنین شرایطی OTDR میتواند بدون حفاری یا باز کردن مسیر، محل دقیق خرابی را مشخص کند.
مهمترین مزایای استفاده از OTDR عبارتاند از:
- کاهش زمان عیبیابی
- کاهش هزینه تعمیرات
- افزایش کیفیت نصب
- مستندسازی شبکه
- ارزیابی کیفیت پروژه قبل از تحویل
انواع خرابیهایی که OTDR تشخیص میدهد
1. شکستگی کامل فیبر
یکی از رایجترین مشکلات شبکههای فیبر نوری، قطع شدن کابل است.
در این حالت نمودار OTDR به صورت ناگهانی افت شدید نشان میدهد و محل دقیق قطعی مشخص میشود.
2. افت سیگنال بیش از حد
گاهی کابل قطع نشده اما به دلیل کیفیت پایین اتصالات یا آسیبهای فیزیکی، افت سیگنال رخ میدهد.
OTDR میزان این افت را اندازهگیری میکند.
3. کیفیت نامناسب فیوژن
جوش فیبر نوری اگر به درستی انجام نشود باعث افزایش تلفات خواهد شد.
OTDR محل جوش و میزان تلفات آن را نمایش میدهد.
4. خمشدگی کابل
خم شدن بیش از حد فیبر نوری میتواند باعث افت عملکرد شبکه شود.
OTDR نقاط دارای خمش شدید را شناسایی میکند.
5. خرابی کانکتورها
کانکتورهای آسیبدیده یا آلوده باعث افزایش بازتاب و افت سیگنال میشوند.
این مشکل نیز در گزارش OTDR قابل مشاهده است.
تفسیر نمودار OTDR
خروجی دستگاه OTDR معمولاً به صورت یک نمودار ارائه میشود.
هر نقطه روی نمودار نشاندهنده یک رویداد (Event) در مسیر فیبر است.
مهمترین رویدادها شامل:
- کانکتور
- فیوژن
- شکستگی کابل
- پایان فیبر
- نقاط دارای افت سیگنال
مهندس تست با بررسی این نمودار میتواند وضعیت کلی شبکه را ارزیابی کند.
OTDR در چه پروژههایی استفاده میشود؟
این دستگاه در طیف وسیعی از پروژهها کاربرد دارد:
شبکههای FTTH
برای تست خطوط مشترکان و زیرساختهای دسترسی.
مراکز داده
جهت بررسی کیفیت ارتباطات نوری بین رکها و تجهیزات.
شبکههای مخابراتی
برای نگهداری و عیبیابی مسیرهای بین شهری.
پروژههای صنعتی
در کارخانهها، پالایشگاهها و مراکز حساس.
بهترین زمان استفاده از OTDR
کارشناسان توصیه میکنند تست OTDR در سه مرحله انجام شود:
قبل از نصب
برای بررسی سلامت کابل.
پس از نصب
برای تأیید کیفیت اجرای پروژه.
در زمان نگهداری
برای شناسایی مشکلات احتمالی و جلوگیری از خرابی گسترده.
تفاوت OTDR و پاورمتر فیبر نوری
بسیاری از افراد OTDR و پاورمتر را مشابه میدانند، در حالی که کاربرد آنها متفاوت است.
| ویژگی | OTDR | پاورمتر |
|---|---|---|
| تعیین محل خرابی | دارد | ندارد |
| اندازهگیری افت مسیر | دارد | محدود |
| نمایش طول فیبر | دارد | ندارد |
| تحلیل رویدادها | دارد | ندارد |
| قیمت | بالاتر | پایینتر |
پاورمتر تنها میزان توان نوری را اندازهگیری میکند، اما OTDR امکان تحلیل کامل مسیر را فراهم میکند.
نکات مهم هنگام تست OTDR
برای دستیابی به نتایج دقیق باید نکات زیر رعایت شود:
- استفاده از Launch Cable
- تمیز بودن کانکتورها
- انتخاب طول موج مناسب
- تنظیم صحیح محدوده تست
- استفاده از تجهیزات کالیبره شده
رعایت این موارد باعث افزایش دقت گزارش نهایی خواهد شد.
آینده تست و نگهداری شبکههای فیبر نوری
با توسعه فناوری FTTH و افزایش حجم شبکههای فیبر نوری، اهمیت تجهیزات تست و مانیتورینگ روزبهروز بیشتر میشود.
امروزه بسیاری از شرکتها از OTDRهای هوشمند و سیستمهای مانیتورینگ دائمی برای پایش شبکه استفاده میکنند. این فناوریها امکان شناسایی سریع خرابیها و کاهش زمان قطعی سرویس را فراهم میکنند.
📌 🔗 « طراحی شبکه FTTH | مراحل طراحی، تجهیزات و اجرای پروژه فیبر نوری »
جمعبندی
OTDR یکی از مهمترین ابزارهای تست و عیبیابی شبکههای فیبر نوری است که با تحلیل نور بازتابی، اطلاعات دقیقی از وضعیت کابل ارائه میدهد. این دستگاه میتواند محل دقیق قطعی، کیفیت جوشها، افت سیگنال و سایر مشکلات شبکه را مشخص کند.
استفاده از OTDR در پروژههای FTTH، مراکز داده، شبکههای مخابراتی و زیرساختهای ارتباطی باعث کاهش هزینههای نگهداری، افزایش کیفیت اجرا و تسریع فرآیند عیبیابی میشود.
اگر در زمینه طراحی، اجرا، تست و نگهداری شبکههای فیبر نوری فعالیت دارید، استفاده از OTDR یک ضرورت محسوب میشود.
