طراحی شبکه FTTH | مراحل طراحی، تجهیزات و اجرای پروژه فیبر نوری

در سال‌های اخیر، افزایش تقاضا برای اینترنت پرسرعت و سرویس‌های مبتنی بر داده باعث شده است که فناوری FTTH یا Fiber To The Home به یکی از مهم‌ترین زیرساخت‌های ارتباطی جهان تبدیل شود. بسیاری از اپراتورها، شرکت‌های مخابراتی، سازمان‌ها و مجتمع‌های مسکونی به سمت اجرای شبکه‌های فیبر نوری حرکت کرده‌اند تا بتوانند پاسخگوی نیاز روزافزون کاربران به پهنای باند بالا باشند.

اما موفقیت یک پروژه فیبر نوری تنها به تجهیزات پیشرفته وابسته نیست. طراحی اصولی شبکه FTTH نقش تعیین‌کننده‌ای در کیفیت خدمات، هزینه‌های اجرایی و قابلیت توسعه آینده شبکه دارد. در این مقاله به صورت کامل مراحل طراحی شبکه FTTH، تجهیزات مورد نیاز، نحوه اجرای پروژه و مهم‌ترین نکات فنی را بررسی می‌کنیم.

FTTH چیست؟

FTTH مخفف عبارت Fiber To The Home به معنای «فیبر نوری تا منزل» است. در این فناوری، مسیر ارتباطی از مرکز مخابراتی تا محل کاربر به طور کامل از طریق فیبر نوری برقرار می‌شود.

در فناوری‌های قدیمی مانند ADSL یا VDSL بخشی از مسیر انتقال داده از کابل‌های مسی استفاده می‌کرد که باعث محدودیت سرعت و افزایش نویز می‌شد. اما در شبکه FTTH کل مسیر مبتنی بر فیبر نوری است و همین موضوع سرعت انتقال اطلاعات را به شکل چشمگیری افزایش می‌دهد.

مزایای FTTH

• سرعت دانلود و آپلود بسیار بالا
• پایداری بیشتر ارتباط
• کاهش نویز و اختلال
• تأخیر پایین‌تر نسبت به شبکه‌های سنتی
• امکان توسعه آسان در آینده
• پشتیبانی از خدمات ابری، ویدئو و اینترنت اشیا

📌 🔗 «فیبر نوری چیست؟ بررسی کامل کاربردها، مزایا و اجرای فیبر نوری در ایران»

چرا طراحی شبکه FTTH اهمیت دارد؟

بسیاری از مشکلات پروژه‌های فیبر نوری به دلیل طراحی نادرست ایجاد می‌شوند. انتخاب اشتباه مسیر کابل‌کشی، محاسبات غیردقیق افت نوری یا جانمایی نامناسب تجهیزات می‌تواند باعث افزایش هزینه‌ها و کاهش کیفیت سرویس شود.

یک طراحی اصولی باید اهداف زیر را محقق کند:

• کاهش هزینه‌های اجرایی
• استفاده بهینه از تجهیزات
• حداقل افت نوری
• سهولت نگهداری و تعمیرات
• امکان توسعه شبکه در آینده
• افزایش طول عمر زیرساخت

به همین دلیل طراحی شبکه FTTH باید توسط کارشناسان متخصص و بر اساس استانداردهای بین‌المللی انجام شود.

مراحل طراحی شبکه FTTH

1. مطالعات اولیه و امکان‌سنجی پروژه

اولین مرحله در طراحی شبکه FTTH، بررسی دقیق منطقه هدف است.

در این مرحله اطلاعات زیر جمع‌آوری می‌شود:

• تعداد مشترکان فعلی
• تعداد مشترکان آینده
• نقشه منطقه
• مسیرهای دسترسی
• زیرساخت‌های موجود
• شرایط محیطی و جغرافیایی
• تراکم ساختمان‌ها

هرچه اطلاعات اولیه دقیق‌تر باشد، طراحی نهایی بهینه‌تر خواهد بود.

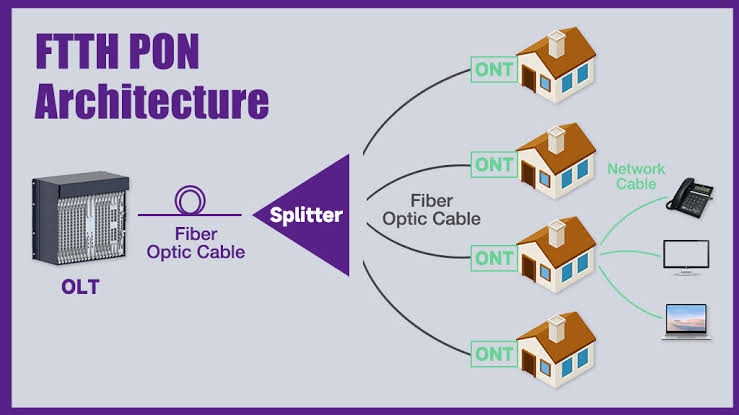

2. انتخاب معماری شبکه

یکی از مهم‌ترین تصمیمات در طراحی FTTH انتخاب معماری مناسب شبکه است.

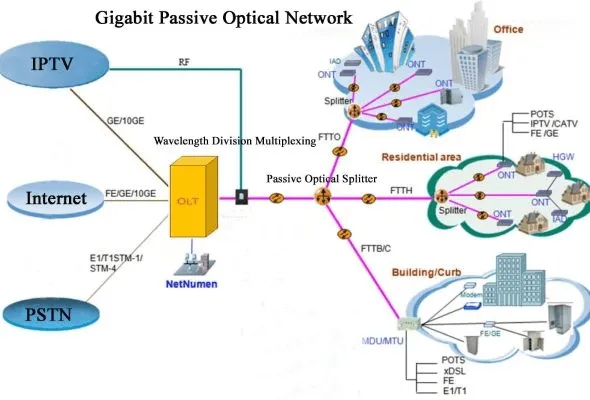

در اغلب پروژه‌های امروزی از فناوری GPON استفاده می‌شود که شامل اجزای زیر است:

• OLT در مرکز مخابرات
• شبکه توزیع نوری (ODN)
• اسپلیترهای نوری
• ONU یا ONT در سمت مشترک

فناوری GPON امکان ارائه خدمات به تعداد زیادی کاربر را با حداقل مصرف فیبر فراهم می‌کند.

📌 🔗 «اطلاعات بیشتر درباره استاندارد ITU-T G.984»

طراحی شبکه توزیع نوری (ODN)

ODN یا Optical Distribution Network یکی از مهم‌ترین بخش‌های شبکه FTTH است.

این بخش شامل موارد زیر می‌شود:

• کابل فیبر نوری
• اسپلیترهای نوری
• پچ پنل‌ها
• مفصل‌های فیبر نوری
• باکس‌های توزیع

هدف اصلی طراحی ODN رساندن سیگنال نوری به مشترک با کمترین میزان افت است.

در طراحی این بخش باید موارد زیر رعایت شود:

• حداقل تعداد اتصالات
• انتخاب صحیح ظرفیت کابل
• رعایت شعاع خمش
• انتخاب محل مناسب اسپلیترها
• پیش‌بینی توسعه آینده

طراحی مسیر کابل‌کشی فیبر نوری

انتخاب مسیر مناسب برای کابل‌کشی تأثیر مستقیمی بر هزینه و کیفیت پروژه دارد.

در این مرحله باید موارد زیر بررسی شوند:

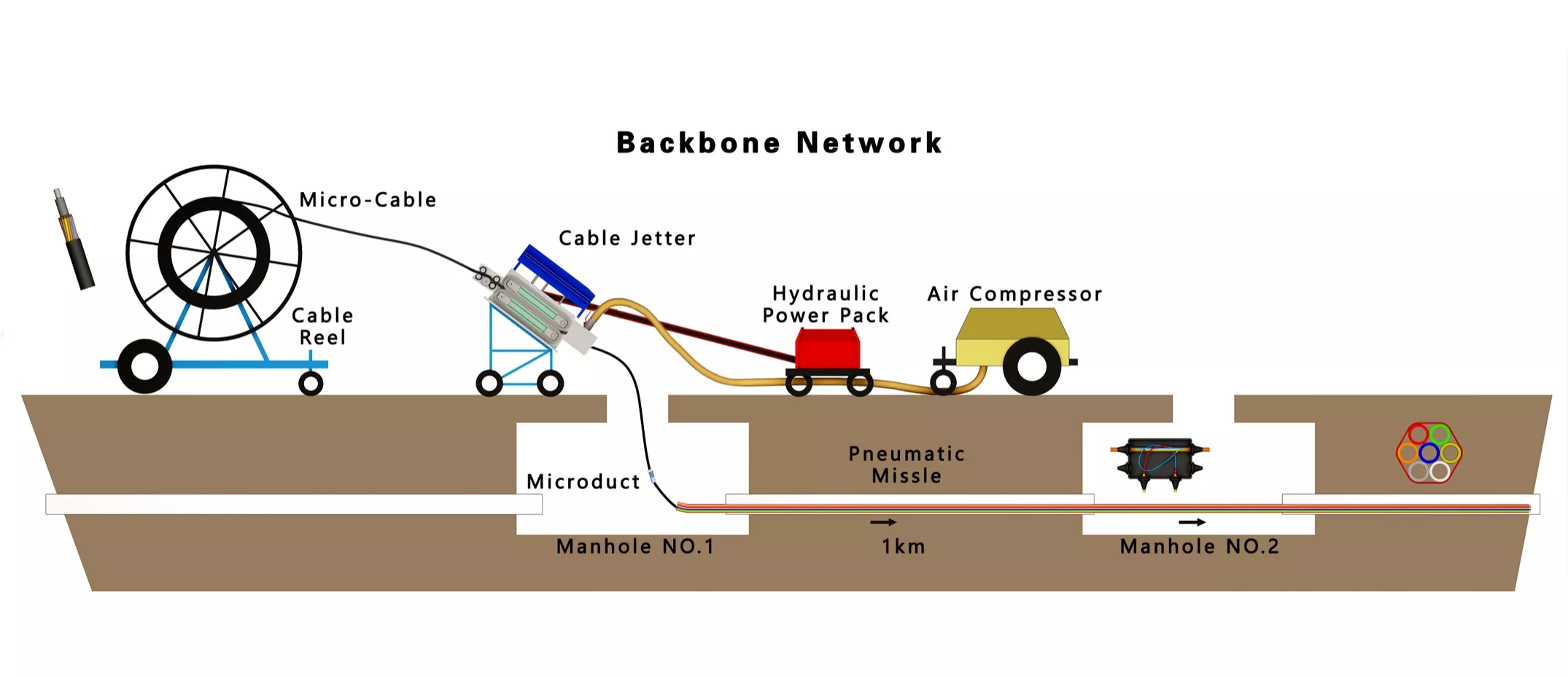

مسیرهای زیرزمینی

در مناطق شهری معمولاً از داکت و میکروداکت برای عبور کابل استفاده می‌شود.

مزایای این روش:

• امنیت بیشتر کابل
• زیبایی شهری
• کاهش آسیب‌های محیطی

مسیرهای هوایی

در برخی مناطق روستایی یا پروژه‌های کم‌هزینه از کابل‌های هوایی استفاده می‌شود.

مزایا:

• هزینه کمتر
• سرعت اجرای بالاتر

معایب:

• آسیب‌پذیری بیشتر در برابر شرایط جوی

📌 🔗 «محصولات میکروداکت پیام اطلس»

تجهیزات اصلی مورد استفاده در طراحی FTTH

OLT

OLT یا Optical Line Terminal هسته اصلی شبکه GPON محسوب می‌شود.

وظایف OLT:

• مدیریت کاربران
• کنترل پهنای باند
• برقراری ارتباط با ONUها
• نظارت بر عملکرد شبکه

ONU و ONT

این تجهیزات در محل کاربر نصب می‌شوند و سیگنال نوری را به سیگنال قابل استفاده برای تجهیزات شبکه تبدیل می‌کنند.

انتخاب مدل مناسب ONU به مواردی مانند:

• تعداد کاربران
• نوع سرویس
• سرعت مورد نیاز

بستگی دارد.

اسپلیتر نوری

اسپلیترها وظیفه تقسیم سیگنال نوری بین چندین مشترک را بر عهده دارند.

نسبت‌های رایج:

• 1:8
• 1:16
• 1:32
• 1:64

انتخاب نسبت مناسب اسپلیتر تأثیر مستقیمی بر Budget نوری شبکه دارد.

کابل فیبر نوری

نوع کابل بر اساس شرایط پروژه انتخاب می‌شود.

انواع متداول:

• کابل خاکی
• کابل کانالی
• کابل هوایی
• کابل دراپ

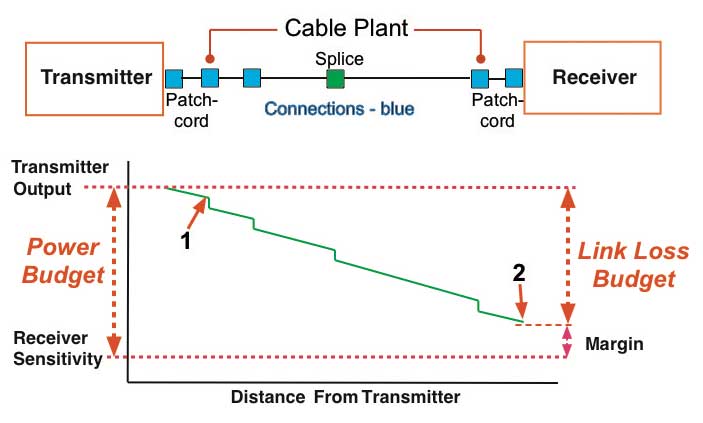

محاسبه افت نوری (Optical Budget)

یکی از مهم‌ترین مراحل طراحی شبکه FTTH محاسبه افت نوری است.

در هر پروژه باید مجموع افت‌های زیر محاسبه شود:

• افت کابل
• افت کانکتور
• افت اسپلیتر
• افت فیوژن

اگر میزان افت از محدوده مجاز تجهیزات بیشتر شود، کیفیت سرویس کاهش پیدا می‌کند و کاربران با مشکلات متعددی مواجه خواهند شد.

به همین دلیل محاسبه Optical Budget قبل از اجرای پروژه ضروری است.

مراحل اجرای پروژه FTTH

پس از پایان طراحی، وارد مرحله اجرا می‌شویم.

اجرای زیرساخت

در این بخش عملیات زیر انجام می‌شود:

• حفاری مسیر
• نصب داکت
• نصب میکروداکت
• آماده‌سازی منهول‌ها
• جانمایی باکس‌های توزیع

کابل‌کشی

پس از آماده شدن زیرساخت، کابل‌های فیبر نوری نصب می‌شوند.

در این مرحله رعایت استانداردهای کشش و خمش کابل اهمیت زیادی دارد.

فیوژن فیبر نوری

اتصال تارهای فیبر توسط دستگاه فیوژن انجام می‌شود.

هدف اصلی:

• کاهش افت
• افزایش پایداری ارتباط
• جلوگیری از قطعی

تست و راه‌اندازی

پس از پایان عملیات اجرایی، شبکه مورد آزمایش قرار می‌گیرد.

مهم‌ترین تست‌ها عبارت‌اند از:

• تست OTDR
• تست افت نوری
• تست عملکرد GPON
• تست ارتباط مشترک

چالش‌های رایج در طراحی و اجرای FTTH

برخی از چالش‌های متداول عبارت‌اند از:

• انتخاب نادرست مسیر کابل
• کمبود ظرفیت کابل
• طراحی نامناسب اسپلیترها
• افت نوری بیش از حد
• عدم پیش‌بینی توسعه شبکه
• استفاده از تجهیزات غیراستاندارد

برای جلوگیری از این مشکلات، باید تمامی مراحل طراحی و اجرا بر اساس استانداردهای روز صنعت فیبر نوری انجام شوند.

آینده شبکه‌های FTTH

با توسعه فناوری‌های ابری، اینترنت اشیا، شهرهای هوشمند و نسل‌های جدید ارتباطات، نیاز به زیرساخت‌های پرظرفیت بیش از گذشته احساس می‌شود.

کارشناسان معتقدند FTTH در سال‌های آینده به زیرساخت اصلی ارتباطات تبدیل خواهد شد و سرمایه‌گذاری در این حوزه می‌تواند مزایای اقتصادی و فنی قابل توجهی به همراه داشته باشد.

جمع‌بندی

طراحی شبکه FTTH مهم‌ترین مرحله در موفقیت پروژه‌های فیبر نوری است. انتخاب معماری مناسب، طراحی دقیق شبکه توزیع نوری، محاسبه صحیح افت نوری و استفاده از تجهیزات استاندارد می‌تواند کیفیت سرویس و طول عمر شبکه را به میزان قابل توجهی افزایش دهد.

سازمان‌ها، اپراتورها و پیمانکاران حوزه مخابرات باید پیش از اجرای پروژه، تمامی مراحل طراحی را به صورت مهندسی و بر اساس استانداردهای معتبر انجام دهند تا از بروز مشکلات فنی و افزایش هزینه‌ها جلوگیری شود.
