راهنمای نصب و اجرای میکروداکت در پروژههای فیبر نوری
مقدمه
با گسترش شبکههای فیبر نوری و افزایش تقاضا برای اینترنت پرسرعت، استفاده از میکروداکت (Microduct) به یکی از مهمترین روشهای اجرای زیرساخت در پروژههای مخابراتی تبدیل شده است. این فناوری امکان نصب سریعتر، توسعه آسانتر شبکه و کاهش هزینههای نگهداری را فراهم میکند و به همین دلیل در بسیاری از پروژههای FTTH، FTTx، مراکز داده و شبکههای شهری مورد استفاده قرار میگیرد.
اجرای صحیح میکروداکت، تنها به انتخاب محصول مناسب محدود نمیشود؛ بلکه طراحی مسیر، آمادهسازی بستر، رعایت استانداردهای نصب، انتخاب اتصالات مناسب و انجام تستهای نهایی، همگی در کیفیت و طول عمر شبکه فیبر نوری تأثیر مستقیم دارند. بیتوجهی به هر یک از این مراحل میتواند باعث افزایش هزینههای تعمیرات، افت عملکرد شبکه و حتی آسیب به کابلهای فیبر نوری شود.
در این مقاله، مراحل نصب و اجرای میکروداکت را از طراحی مسیر تا تحویل پروژه بررسی میکنیم و مهمترین نکات اجرایی، تجهیزات موردنیاز و اشتباهات رایج را معرفی خواهیم کرد.
میکروداکت چیست و چرا در پروژههای فیبر نوری استفاده میشود؟
میکروداکت لولهای با قطر کم و مقاومت مکانیکی بالا است که بهعنوان مسیر عبور کابلهای فیبر نوری در پروژههای مخابراتی مورد استفاده قرار میگیرد. این لولهها معمولاً از پلیاتیلن با چگالی بالا (HDPE) تولید میشوند و به گونهای طراحی شدهاند که امکان عبور کابل از طریق روش Air Blowing یا دمش هوا را فراهم کنند.
در مقایسه با روشهای سنتی کابلکشی، استفاده از میکروداکت باعث میشود توسعه شبکه در آینده با هزینه و زمان کمتری انجام شود. همچنین در صورت نیاز به افزایش ظرفیت، میتوان بدون حفاری مجدد، کابلهای جدید را از داخل میکروداکت عبور داد.
به همین دلیل، امروزه میکروداکت یکی از اجزای اصلی پروژههای FTTH، شبکههای بینشهری، مراکز داده و زیرساختهای ارتباطی محسوب میشود.
مزایای استفاده از میکروداکت در پروژههای فیبر نوری
استفاده از میکروداکت تنها یک انتخاب فنی نیست، بلکه یک سرمایهگذاری بلندمدت برای توسعه شبکه محسوب میشود. مهمترین مزایای آن عبارتاند از:
- کاهش هزینههای توسعه شبکه
- امکان افزایش ظرفیت بدون حفاری مجدد
- محافظت بهتر از کابلهای فیبر نوری
- کاهش زمان اجرای پروژه
- تسهیل عملیات تعمیر و نگهداری
- افزایش انعطافپذیری در توسعه آینده
- کاهش احتمال آسیب به کابلها هنگام نصب
به همین دلیل، در بسیاری از پروژههای شبکه فیبر نوری خانگی (FTTH)، شبکههای شهری و زیرساختهای مخابراتی، استفاده از میکروداکت به یک استاندارد رایج تبدیل شده است.
کاربرد میکروداکت در پروژههای FTTH
در پروژههای Fiber To The Home (FTTH)، سرعت اجرا، قابلیت توسعه و کاهش هزینههای نگهداری اهمیت زیادی دارد. به همین دلیل، میکروداکت بهعنوان یکی از اجزای اصلی زیرساخت این شبکهها شناخته میشود.
در این پروژهها، ابتدا مسیرهای اصلی و فرعی با استفاده از میکروداکت اجرا شده و سپس کابلهای فیبر نوری با استفاده از تجهیزات دمش هوا درون لولهها نصب میشوند. این روش علاوه بر افزایش سرعت اجرا، امکان توسعه شبکه در آینده را نیز فراهم میکند.
در پروژههای شهری، استفاده از میکروداکت باعث میشود بدون انجام عملیات عمرانی گسترده، ظرفیت شبکه در سالهای آینده افزایش یابد.
🔗 پروژههای فیبر نوری و مخابراتی پیام اطلس
مراحل نصب و اجرای میکروداکت در پروژههای فیبر نوری
اجرای صحیح میکروداکت تأثیر مستقیمی بر عملکرد، طول عمر و هزینههای نگهداری شبکه فیبر نوری دارد. رعایت اصول اجرایی از مرحله طراحی تا نصب نهایی، احتمال آسیب به کابلها را کاهش داده و توسعه آینده شبکه را آسانتر میکند.
1. طراحی مسیر و بازدید اولیه
اولین مرحله، بررسی دقیق مسیر اجرای پروژه است. در این مرحله باید شرایط محیطی، موانع موجود، نوع خاک، مسیرهای دسترسی و محل عبور سایر تأسیسات شهری بررسی شوند.
در طراحی مسیر بهتر است موارد زیر در نظر گرفته شود:
- کوتاهترین مسیر ممکن
- حداقل تعداد پیچها و زانوها
- دسترسی مناسب برای تعمیرات آینده
- امکان توسعه شبکه در سالهای بعد
- رعایت فاصله ایمن از سایر تأسیسات
اجرای دقیق این مرحله باعث کاهش هزینههای اجرایی و جلوگیری از مشکلات آینده خواهد شد.

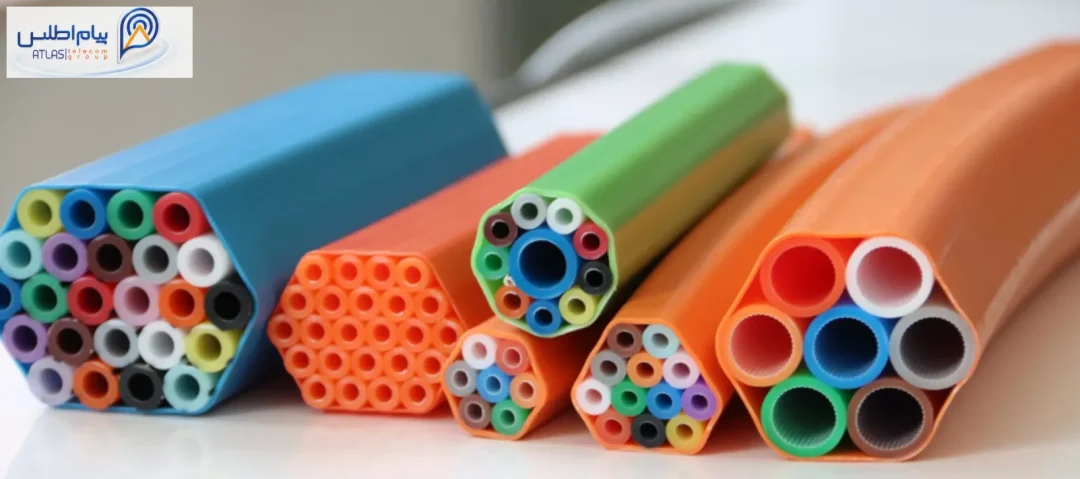

2. انتخاب نوع مناسب میکروداکت
تمام پروژهها از یک نوع میکروداکت استفاده نمیکنند. انتخاب محصول مناسب به عوامل مختلفی بستگی دارد، از جمله:
- محل اجرای پروژه (شهری یا بینشهری)
- تعداد فیبرهای مورد نیاز
- ظرفیت توسعه آینده
- شرایط محیطی
- روش نصب

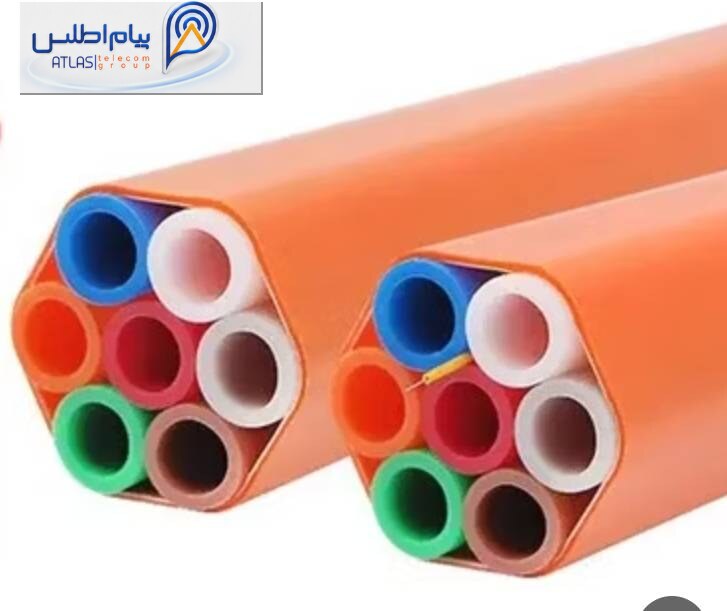

بهعنوان مثال، در پروژههای FTTH شهری معمولاً از میکروداکتهای چندکاناله استفاده میشود تا در آینده بتوان بدون حفاری مجدد، کابلهای جدید را نصب کرد.
جدول انتخاب میکروداکت
| نوع پروژه | نوع پیشنهادی میکروداکت |
|---|---|
| FTTH شهری | میکروداکت چندکاناله |
| بین شهری | میکروداکت HDPE مقاوم |
| دیتاسنتر | میکروداکت Indoor |
| پروژه صنعتی | میکروداکت مقاوم در برابر فشار |
🔗 انواع میکروداکت و کاربرد هر کدام در پروژههای FTTH

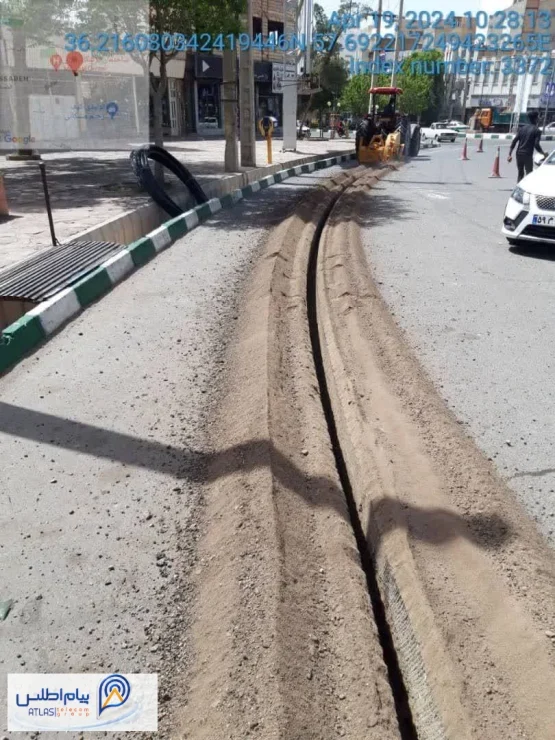

3. آمادهسازی مسیر اجرا
قبل از نصب، مسیر باید کاملاً آماده شود.
در این مرحله معمولاً عملیات زیر انجام میشود:
- حفاری یا استفاده از مسیر موجود
- حذف سنگ و اجسام تیز
- ایجاد بستر مناسب
- کنترل شیب مسیر
- آمادهسازی منهولها
عدم آمادهسازی صحیح میتواند باعث لهشدگی یا آسیب میکروداکت در آینده شود.
4. نصب میکروداکت
پس از آماده شدن مسیر، عملیات نصب آغاز میشود.
در این مرحله رعایت چند نکته ضروری است.
جلوگیری از پیچ خوردگی
پیچ خوردگی باعث افزایش اصطکاک هنگام دمش کابل میشود.
رعایت شعاع خمش
یکی از مهمترین نکات اجرایی، رعایت حداقل شعاع خمش است.
خم شدن بیش از حد میکروداکت باعث:
- افزایش اصطکاک
- سخت شدن دمش کابل
- آسیب به کابل فیبر نوری
- کاهش عمر شبکه
خواهد شد.
استفاده از اتصالات استاندارد
تمام اتصالات باید:
- ضد آب باشند.
- مقاوم در برابر فشار باشند.
- نشتی هوا نداشته باشند.
استفاده از اتصالات بیکیفیت یکی از رایجترین دلایل شکست عملیات دمش کابل است.
5. تست مسیر قبل از کابلکشی
قبل از دمیدن کابل فیبر نوری، مسیر باید تست شود.
این مرحله شامل موارد زیر است:
- بررسی باز بودن مسیر
- کنترل نشتی هوا
- بررسی اتصالات
- تست عبور توپ تست (Test Ball) در صورت استفاده
- اطمینان از نبود گرفتگی
این کار باعث میشود مشکلات قبل از ورود کابل شناسایی شوند.

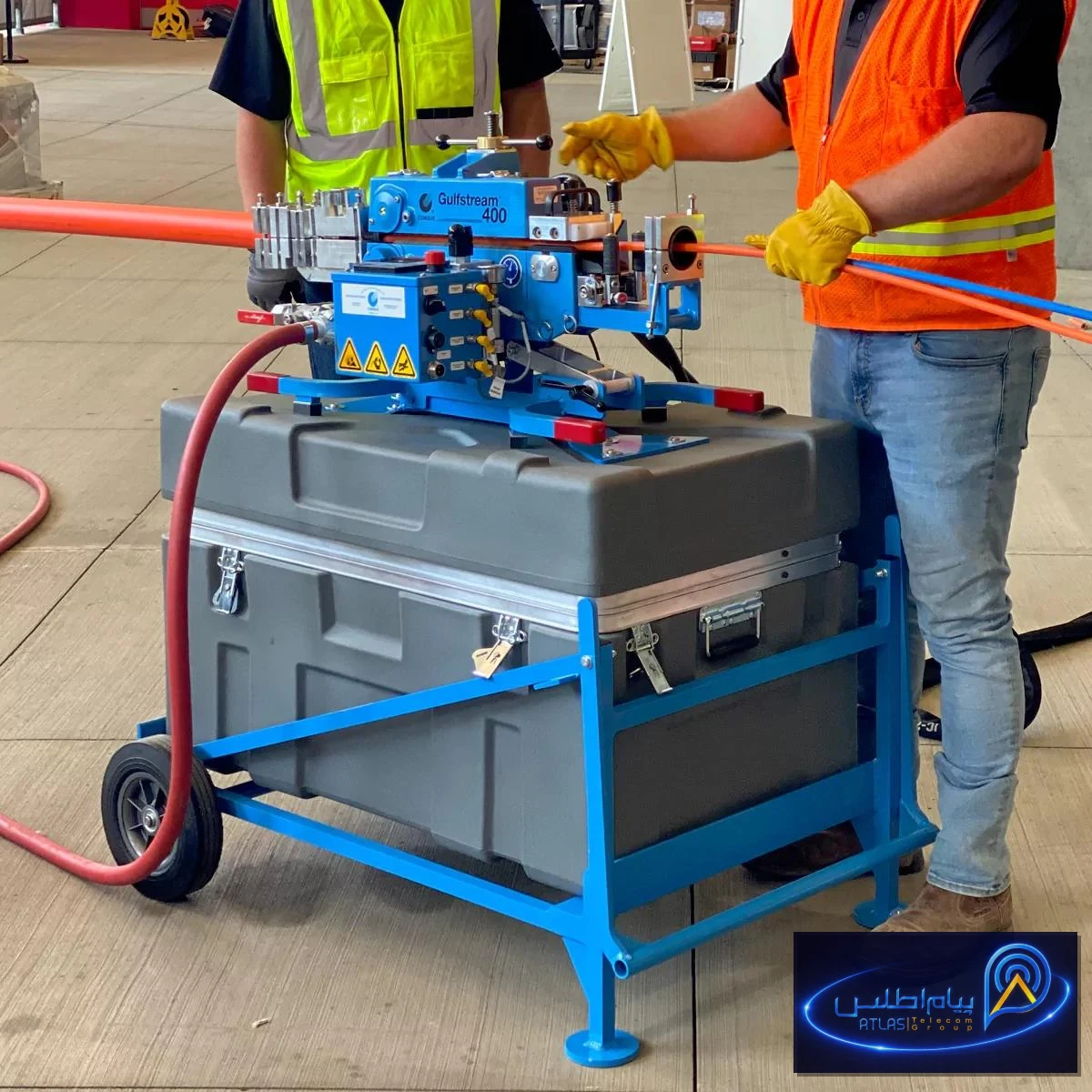

6. دمش کابل فیبر نوری (Air Blowing)
یکی از مهمترین مزایای میکروداکت، امکان نصب کابل با استفاده از هوای فشرده است.
در این روش:
- کابل تحت کشش قرار نمیگیرد.
- احتمال آسیب کاهش مییابد.
- سرعت نصب افزایش پیدا میکند.
- امکان نصب در مسیرهای طولانی فراهم میشود.
تجهیزات مورد نیاز برای اجرای میکروداکت
اجرای اصولی پروژه نیازمند تجهیزات مناسب است.
مهمترین تجهیزات عبارتاند از:
| تجهیزات | کاربرد |
|---|---|
| دستگاه دمش کابل | نصب کابل فیبر نوری |
| کمپرسور هوا | ایجاد فشار برای دمش |
| اتصالات میکروداکت | اتصال شاخهها |
| درپوش انتهایی | جلوگیری از ورود گردوغبار |
| روانکننده مخصوص | کاهش اصطکاک |
| نوار هشدار | حفاظت مسیر |
| ابزار برش | برش دقیق میکروداکت |
مهمترین اشتباهات در اجرای میکروداکت
در بسیاری از پروژهها، مشکلات بعدی ناشی از اشتباهات ساده در زمان اجرا است.
رایجترین خطاها عبارتاند از:
❌ انتخاب قطر نامناسب
❌ عدم رعایت شعاع خمش
❌ استفاده از اتصالات غیراستاندارد
❌ دفن میکروداکت بدون بستر مناسب
❌ ورود خاک و آب به داخل لوله
❌ تست نکردن مسیر قبل از دمش کابل
❌ استفاده از فشار هوای نامناسب
با رعایت این نکات، احتمال خرابی شبکه و هزینههای تعمیرات بهطور قابل توجهی کاهش مییابد.
🔗 خدمات طراحی و اجرای شبکههای فیبر نوری
نکات مهم برای اجرای اصولی میکروداکت
اجرای میکروداکت تنها به نصب صحیح لولهها محدود نمیشود. رعایت نکات فنی در مراحل مختلف پروژه میتواند از بسیاری از مشکلات آینده جلوگیری کرده و هزینههای نگهداری شبکه را کاهش دهد.
برای دستیابی به یک شبکه پایدار و قابل توسعه، توصیه میشود:
- مسیر اجرا پیش از شروع عملیات بهطور کامل بررسی و مستندسازی شود.
- از میکروداکت و اتصالات استاندارد متناسب با شرایط پروژه استفاده شود.
- شعاع خمش مجاز در تمام مسیر رعایت گردد.
- قبل از دمش کابل، مسیر از نظر انسداد و نشتی بررسی شود.
- مسیرهای اجرا برای توسعه آینده نیز در نظر گرفته شوند.
اجرای این نکات باعث افزایش عمر مفید شبکه و کاهش نیاز به حفاری و تعمیرات در آینده خواهد شد.
چکلیست کنترل کیفیت اجرای میکروداکت
قبل از تحویل پروژه، موارد زیر را بررسی کنید:
| مورد | وضعیت |
|---|---|
| بررسی مسیر اجرا | ✅ |
| کنترل شعاع خمش | ✅ |
| بررسی کیفیت اتصالات | ✅ |
| تست باز بودن مسیر | ✅ |
| تست نشتی هوا | ✅ |
| دمش موفق کابل | ✅ |
| ثبت مستندات پروژه | ✅ |
این چکلیست میتواند بهعنوان بخشی از فرآیند تضمین کیفیت (QA) در پروژههای فیبر نوری مورد استفاده قرار گیرد.
سوالات متداول
میکروداکت چه کاربردی در پروژههای FTTH دارد؟
میکروداکت مسیر ایمن و قابل توسعهای برای عبور کابلهای فیبر نوری ایجاد میکند و امکان نصب یا توسعه کابلها را بدون حفاری مجدد فراهم میسازد.
آیا میتوان بعد از اجرای میکروداکت کابل جدید اضافه کرد؟
بله. یکی از مهمترین مزایای میکروداکت، امکان نصب کابلهای جدید در آینده با استفاده از روش دمش هوا (Air Blowing) است.
بهترین روش نصب کابل در میکروداکت چیست؟
در بیشتر پروژههای حرفهای، استفاده از دستگاه دمش کابل (Air Blowing Machine) توصیه میشود؛ زیرا تنش مکانیکی روی کابل را کاهش داده و امکان نصب در مسیرهای طولانی را فراهم میکند.
مهمترین اشتباه در اجرای میکروداکت چیست؟
استفاده از اتصالات غیراستاندارد، رعایت نکردن شعاع خمش و تست نکردن مسیر قبل از نصب کابل از رایجترین اشتباهات هستند.
چه عواملی بر عمر میکروداکت تأثیر میگذارند؟
کیفیت مواد اولیه، روش نصب، شرایط محیطی، کیفیت اتصالات و رعایت استانداردهای اجرایی از مهمترین عوامل مؤثر بر عمر میکروداکت هستند.
جمعبندی
میکروداکت یکی از مهمترین اجزای زیرساخت شبکههای فیبر نوری است و اجرای صحیح آن نقش مستقیمی در کیفیت، پایداری و قابلیت توسعه شبکه دارد. از طراحی مسیر و انتخاب محصول مناسب گرفته تا نصب، تست و کنترل کیفیت، هر مرحله باید مطابق استانداردهای فنی انجام شود.
با رعایت اصول مطرحشده در این مقاله، میتوان هزینههای نگهداری را کاهش داد، سرعت اجرای پروژه را افزایش داد و زیرساختی مطمئن برای توسعه آینده شبکه ایجاد کرد.
