مفصل میکروداکت چیست؟

مفصل میکروداکت (Microduct Connector) قطعه‌ای است که برای اتصال دو یا چند مسیر میکروداکت استفاده می‌شود.

فرض کنید یک مسیر طولانی فیبر نوری در حال اجراست. طول موردنیاز ممکن است بیشتر از طول یک شاخه میکروداکت باشد. در این حالت، باید چند قطعه میکروداکت به یکدیگر متصل شوند.

از طرف دیگر، ممکن است مسیر اصلی شبکه در یک نقطه به چند مسیر فرعی تقسیم شود. برای این کار نیز به اتصال مناسب نیاز داریم.

بنابراین، مفصل میکروداکت فقط یک قطعه اتصال ساده نیست. این قطعه می‌تواند در اتصال، انشعاب و مدیریت مسیرهای میکروداکت نقش داشته باشد.

مفصل میکروداکت برای اتصال مسیرهای فیبر نوری

مفصل میکروداکت چه کاری انجام می‌دهد؟

بسته به نوع محصول، کانکتور میکروداکت می‌تواند برای موارد زیر استفاده شود:

اتصال دو قطعه میکروداکت
ایجاد انشعاب در مسیر
مدیریت چند مسیر
حفظ پیوستگی مسیر عبور فیبر
آب‌بندی محل اتصال
جلوگیری از ورود آب و آلودگی
ایجاد مسیر مناسب برای عملیات دمش فیبر

به همین دلیل، انتخاب کانکتور مناسب باید بخشی از طراحی شبکه باشد.

انواع مفصل و کانکتور میکروداکت

کانکتورهای میکروداکت بر اساس شکل و کاربرد، انواع مختلفی دارند.

در این مقاله چهار نوع مهم را بررسی می‌کنیم:

I Connector
T Connector
Y Connector
H Connector

در کنار این موارد، مفصل‌های چندکاره نیز برای برخی پروژه‌های پیچیده‌تر مورد استفاده قرار می‌گیرند.

I Connector میکروداکت چیست؟

I Connector یا کانکتور مستقیم برای اتصال دو قطعه میکروداکت در یک مسیر مستقیم استفاده می‌شود.

فرض کنید یک مسیر میکروداکت باید طول بیشتری داشته باشد. در این شرایط می‌توان دو قطعه را با یک I Connector به یکدیگر متصل کرد.

این نوع اتصال همچنین می‌تواند در بعضی عملیات تعمیر و جایگزینی بخش آسیب‌دیده مسیر کاربرد داشته باشد.

کاربردهای I Connector

مهم‌ترین کاربردهای آن عبارت‌اند از:

اتصال مستقیم دو میکروداکت
افزایش طول مسیر
اتصال دو شاخه میکروداکت
تعمیر بخشی از مسیر
ایجاد یک مسیر خطی و پیوسته

هنگام انتخاب I Connector باید قطر و مشخصات فنی میکروداکت با مشخصات کانکتور مطابقت داشته باشد.

T Connector میکروداکت چیست؟

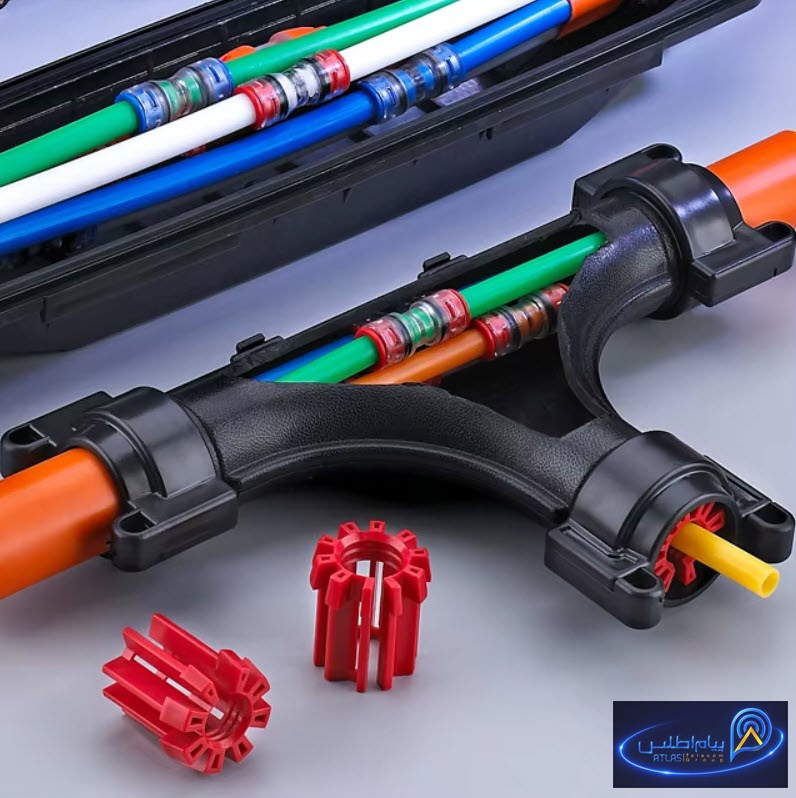

T Connector برای ایجاد انشعاب در مسیر میکروداکت استفاده می‌شود.

همان‌طور که از نام آن مشخص است، ساختار این اتصال شبیه حرف T است.

برای مثال، تصور کنید یک مسیر اصلی میکروداکت در یک خیابان اجرا شده است. در یک نقطه، لازم است مسیر دیگری برای یک خیابان فرعی یا ساختمان‌های اطراف ایجاد شود.

در چنین شرایطی می‌توان از یک اتصال انشعابی مانند T Connector استفاده کرد.

کاربرد T Connector در شبکه FTTH

T Connector می‌تواند در سناریوهایی مانند موارد زیر مورد استفاده قرار گیرد:

ایجاد مسیر فرعی از مسیر اصلی
توزیع مسیرهای میکروداکت
ایجاد مسیر برای ساختمان‌ها
ایجاد انشعاب در شبکه FTTH
توسعه مرحله‌ای شبکه فیبر نوری

البته تعداد ورودی‌ها و خروجی‌ها و نحوه استفاده از هر محصول باید بر اساس مشخصات فنی همان مدل بررسی شود.

Y Connector میکروداکت چیست؟

Y Connector یکی دیگر از اتصالات انشعابی میکروداکت است.

در این نوع اتصال، مسیرها با آرایش Y شکل به یکدیگر متصل می‌شوند.

تفاوت اصلی Y Connector و T Connector در هندسه اتصال است. در T Connector، انشعاب ساختاری نزدیک به T دارد؛ اما در Y Connector مسیرها با زاویه‌ای متفاوت و آرایش Y شکل قرار می‌گیرند.

T Connector بهتر است یا Y Connector؟

هیچ‌کدام را نمی‌توان به‌صورت مطلق بهتر دانست.

انتخاب بین این دو به شرایط پروژه بستگی دارد؛ از جمله:

مسیر عبور میکروداکت
فضای موجود برای نصب
زاویه موردنیاز
قطر میکروداکت
نوع محصول
طراحی شبکه

بنابراین، ابتدا باید نقشه مسیر مشخص شود و سپس اتصال مناسب انتخاب شود.

H Connector میکروداکت چیست؟

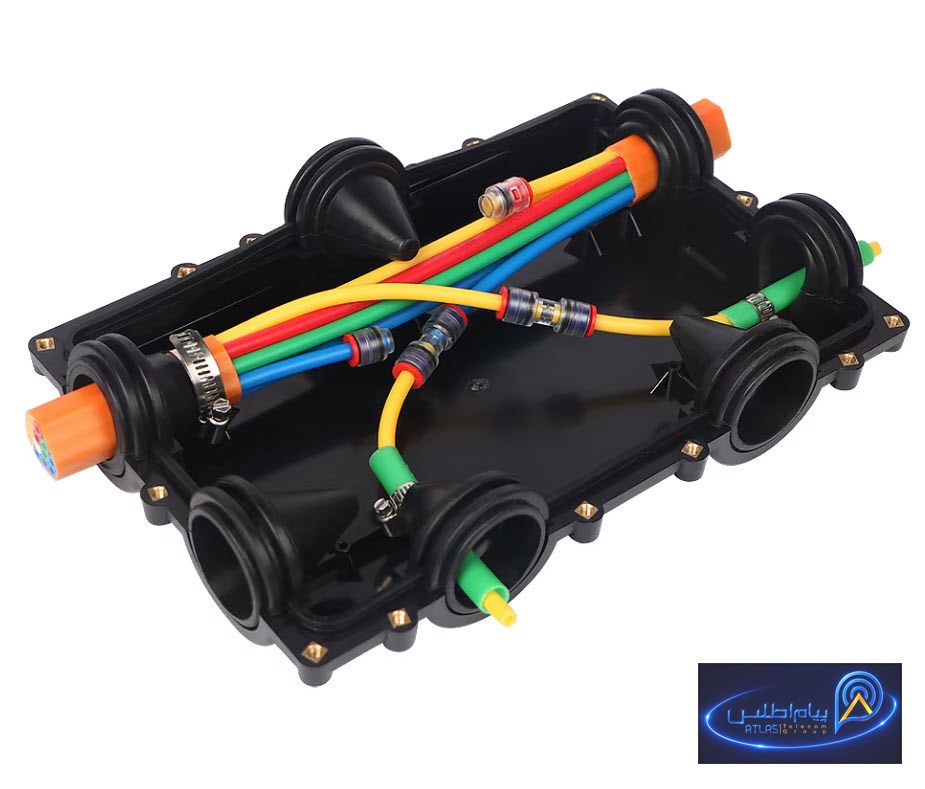

H Connector نوع دیگری از اتصال میکروداکت است که برای برخی آرایش‌های چندمسیره استفاده می‌شود.

ساختار کلی این نوع اتصال به حرف H شباهت دارد و می‌تواند برای مدیریت مسیرهایی که چند ارتباط در یک نقطه دارند مورد استفاده قرار گیرد.

H Connector میکروداکت برای اتصال چند مسیر

در پروژه‌های بزرگ FTTH، مدیریت مسیرها اهمیت زیادی دارد. اگر مسیرها به‌درستی سازمان‌دهی نشوند، عملیات توسعه یا تعمیر شبکه نیز دشوارتر خواهد شد.

بنابراین، انتخاب نوع اتصال باید از مرحله طراحی شبکه در نظر گرفته شود.

نکته: شکل ظاهری یک H Connector به‌تنهایی مشخص‌کننده تعداد دقیق مسیرها یا ظرفیت آن نیست. برای انتخاب محصول باید مشخصات فنی سازنده بررسی شود.

تفاوت I، T، Y و H Connector چیست؟

برای مقایسه سریع، می‌توان این چهار نوع اتصال را به شکل زیر خلاصه کرد:

نوع کانکتور	کاربرد اصلی	شکل کلی
I Connector	اتصال مستقیم	خطی
T Connector	ایجاد انشعاب	T
Y Connector	ایجاد انشعاب	Y
H Connector	مدیریت برخی آرایش‌های چندمسیره	H

این جدول یک دسته‌بندی کلی است. کاربرد دقیق هر محصول باید بر اساس دیتاشیت و دستورالعمل سازنده تعیین شود.

مفصل میکروداکت چندکاره چیست؟

در بعضی پروژه‌ها، یک اتصال ساده پاسخگوی نیاز شبکه نیست.

ممکن است چند مسیر میکروداکت در یک نقطه به یکدیگر برسند یا لازم باشد چند مسیر مختلف در یک محفظه مدیریت شوند. در چنین شرایطی می‌توان از مفصل میکروداکت چندکاره استفاده کرد.

این محصولات با هدف افزایش انعطاف‌پذیری در مدیریت مسیرها طراحی می‌شوند.

مزایای مفصل میکروداکت چندکاره

بسته به طراحی محصول، مفصل چندکاره می‌تواند مزایایی مانند موارد زیر داشته باشد:

مدیریت چند مسیر
انعطاف‌پذیری بیشتر
کاهش تعداد اتصالات جداگانه
مدیریت بهتر نقاط توزیع
مناسب برای پروژه‌های پیچیده‌تر
دسترسی بهتر برای تعمیر و نگهداری

البته اگر پروژه فقط به اتصال مستقیم دو میکروداکت نیاز داشته باشد، استفاده از یک کانکتور ساده می‌تواند انتخاب منطقی‌تری باشد.

تفاوت مفصل معمولی و مفصل چندکاره

تفاوت اصلی در میزان انعطاف‌پذیری و تعداد مسیرهایی است که باید مدیریت شوند.

ویژگی	مفصل معمولی	مفصل چندکاره
اتصال مستقیم	✓	✓
ایجاد انشعاب	بسته به مدل	بسته به مدل
مدیریت چند مسیر	محدودتر	بیشتر
انعطاف‌پذیری	معمولی	بیشتر
کاربرد در نقاط پیچیده	محدودتر	مناسب‌تر

در نتیجه، انتخاب مفصل باید با توجه به نیاز واقعی پروژه انجام شود.

چرا آب‌بندی مفصل میکروداکت اهمیت دارد؟

یکی از مهم‌ترین نکات در انتخاب کانکتور، کیفیت آب‌بندی محل اتصال است.

در مسیرهای بیرونی و زیرزمینی، محل اتصال ممکن است در معرض رطوبت، آب، گردوغبار و تغییرات دمایی قرار بگیرد.

اگر اتصال به‌درستی آب‌بندی نشده باشد، احتمال ورود آلودگی یا آب به مسیر افزایش پیدا می‌کند.

این موضوع در سیستم‌های فیبر نوری دمشی اهمیت بیشتری دارد؛ زیرا کیفیت مسیر و شرایط داخلی میکروداکت روی عملیات دمش فیبر اثر می‌گذارد.

نکات مهم برای انتخاب مفصل میکروداکت

قبل از خرید یا نصب کانکتور، چند مورد را بررسی کنید.

۱. قطر میکروداکت

اولین مورد، سازگاری کانکتور با قطر و ساختار میکروداکت است.

کانکتور نامناسب می‌تواند باعث اتصال ضعیف یا آب‌بندی نامناسب شود.

۲. محل نصب

مشخص کنید کانکتور در کجا قرار می‌گیرد:

منهول
Handhole
حوضچه
فضای داخلی
مسیر زیرزمینی
نصب مستقیم در خاک

هر محصول برای تمام این شرایط مناسب نیست.

۳. شرایط محیطی

رطوبت، دما، فشار مکانیکی و احتمال ورود آب باید در انتخاب محصول در نظر گرفته شوند.

۴. نوع اتصال

مشخص کنید که به اتصال مستقیم نیاز دارید یا انشعاب.

در حالت کلی:

اتصال مستقیم → I Connector

انشعاب T شکل → T Connector

انشعاب Y شکل → Y Connector

آرایش چندمسیره → H Connector یا راهکار مناسب چندمسیره

۵. سازگاری با دمش فیبر

اگر شبکه برای Blown Fiber طراحی شده است، باید مطمئن شوید کانکتور با شرایط کاری سیستم سازگار است و مسیر عبور هوا و فیبر را مختل نمی‌کند.

۶. مشخصات فنی سازنده

در نهایت، همیشه دیتاشیت و دستورالعمل نصب محصول را بررسی کنید.

شکل ظاهری کانکتور به‌تنهایی برای انتخاب کافی نیست.

مفصل میکروداکت در شبکه FTTH چه کاربردی دارد؟

در شبکه‌های FTTH، میکروداکت می‌تواند به‌عنوان مسیر عبور فیبر مورد استفاده قرار گیرد.

یکی از مزایای این روش، امکان توسعه تدریجی شبکه است.

برای مثال، می‌توان مسیرهای میکروداکت را در مرحله زیرساخت اجرا کرد و در زمان نیاز، فیبر مناسب را از داخل آن‌ها عبور داد.

در نقاط مختلف شبکه نیز ممکن است به اتصال مستقیم یا ایجاد انشعاب نیاز داشته باشیم.

در این نقاط، کانکتورهای میکروداکت به مدیریت بهتر مسیر کمک می‌کنند.

میکروداکت فیبر نوری تولید و تأمین شده توسط پیام اطلس

🔗 برای آشنایی با مراحل اجرای این زیرساخت، مقاله راهنمای نصب و اجرای میکروداکت در پروژه‌های فیبر نوری را مطالعه کنید.

اشتباهات رایج در استفاده از کانکتور میکروداکت

چند اشتباه ساده می‌تواند کیفیت اتصال را کاهش دهد:

انتخاب کانکتور نامتناسب با میکروداکت
توجه نکردن به آب‌بندی
تمیز نکردن محل اتصال
نصب نادرست میکروداکت داخل کانکتور
انتخاب محصول بدون توجه به شرایط محیطی
ایجاد خم شدید نزدیک محل اتصال
استفاده از محصول نامناسب برای دمش فیبر
استفاده از محصولی که برای دفن مستقیم طراحی نشده است

برای جلوگیری از این مشکلات، دستورالعمل نصب سازنده را دقیقاً رعایت کنید.

چگونه کانکتور میکروداکت مناسب انتخاب کنیم؟

انتخاب کانکتور بهتر است از مرحله طراحی شبکه شروع شود.

ابتدا مسیر اصلی و نقاط انشعاب را روی نقشه مشخص کنید.

سپس برای هر نقطه، نوع اتصال موردنیاز را تعیین کنید:

I Connector: اتصال مستقیم
T Connector: انشعاب T شکل
Y Connector: انشعاب Y شکل
H Connector: برخی آرایش‌های چندمسیره
مفصل چندکاره: مدیریت چند مسیر در سناریوهای پیچیده‌تر

در مرحله بعد باید قطر میکروداکت، شرایط محیطی، محل نصب، آب‌بندی و سازگاری با سیستم دمش فیبر بررسی شود.

این روش باعث می‌شود انتخاب کانکتور بر اساس نیاز واقعی شبکه انجام شود، نه صرفاً شکل ظاهری محصول.

جمع‌بندی

مفصل میکروداکت یکی از اجزای مهم در زیرساخت شبکه‌های فیبر نوری مبتنی بر میکروداکت است.

این قطعات برای اتصال، ایجاد انشعاب و مدیریت مسیرهای میکروداکت استفاده می‌شوند.

I Connector بیشتر برای اتصال مستقیم، T Connector و Y Connector برای ایجاد انشعاب و H Connector برای برخی آرایش‌های چندمسیره کاربرد دارند. در پروژه‌های پیچیده‌تر نیز می‌توان از راهکارهای چندکاره استفاده کرد.

با این حال، انتخاب کانکتور فقط به شکل آن محدود نمی‌شود. قطر میکروداکت، محل نصب، شرایط محیطی، آب‌بندی و سازگاری با سیستم دمش فیبر نیز اهمیت دارند.

اگر در حال طراحی یا اجرای یک شبکه FTTH هستید، انتخاب صحیح میکروداکت و اتصالات آن می‌تواند به ایجاد زیرساختی منظم، قابل توسعه و قابل اطمینان کمک کند.
